產品概述

MCQ系列交流電動機軟起動器是采用電力電子技術、微處理器技術及現代控制理論技術完美結合的產品。該產品跟蹤技術的最新發展，采用先進的微處理器為核心，控制大功率晶閘管組件，實現了三相異步電動機軟啟動控制功能，從根本上改變了傳統的降壓啟動器在啟動時產生的電壓、電流突變帶來的不良后果，是傳統的星/三角、自耦降壓等降壓起動方式的理想換代產品。

應用領域

適用于水利、煤炭、有色、冶金、石化、造船、通訊、汽車、市政、新能源、新材料等多個領域三相交流50Hz，額定電壓為660V以下，額定功率為7.5kW-500kW各種鼠籠型交流異步電動機的軟起動、無功功率就地補償及主回路控制等。

典型應用

水泵——利用泵控制功能，在起動和停止時，減速液流沖擊所產生的水錘現象；

球機——利用電壓斜坡起動，減少齒輪轉矩的磨損，減少維修工作，即節省時間又節約開支；

風機——利用軟起動器取代傳統啟動器，減少皮帶磨損和機械沖擊，節省了維修費用；

壓縮機——利用限流，實現平滑起動，減少電動機發熱，延長使用壽命；

破碎機——利用堵轉保護和快速保護，避免機械故障或阻塞造成電動機過熱而燒毀；

傳送機械——利用軟啟動和預置低速運行，實現平滑的起動過程，避免產品移位和液態溢出。

工作原理

該裝置是在電動機定子回路串入正反并聯的可控硅，通過改變可控硅的導通角實現對電動機的降壓啟動，可控硅導通角由微處理器智能控制調節。

該裝置有三種型號，A型：只含軟起動器本體，產品內部不帶旁路控制部分，用戶需根據電機容量選配適當?shù)脑?；B型：帶旁路控制部分，降壓啟動完畢，由固態軟起動器發出旁路信號，旁路接觸器閉合，主機全壓運行，用戶購貨后可直接接線使用；C型：帶旁路控制部分和補償裝置，用于電動機軟啟動和無功功率就地補償。降壓啟動完畢，由固態軟起動器發出旁路信號，旁路接觸器閉合，主機全壓運行，同時在電動機定子側并入優質自愈式并聯電容器，用以實現就地補償。電機斷電后，電容自動切除。電容器內部具有放點元件，能使電容器端子上的剩余電壓在3分鐘內降至75V以下。

產品特點

-采用高端工業型單片機全數字自動控制，性能可靠穩定；

-起動電流、電壓、時間可按負載不同靈活設定，取得最佳的電流曲線和最佳的轉矩控制特性；

-對電動機提供了平滑的起動過程以減少起動電流對電網的沖擊，降低設備的振動和噪音，延長機械傳動系統的使用壽命，改善工人的勞動環境；

-可以自由停車和軟停車，軟停車時間可調節，既可延長電氣觸點壽命，又滿足不同場合下機械需求；

-對輸入電源無相序要求；

-起動、運行、保護及補償均自動完成，適用范圍寬，產品規格全，大大方便了用戶；

-自帶標準的RS485接口，4-20mA或0-20mA標準模擬電流輸出（智能型有此功能）；

-產品結構新穎，體積小，性能可靠，操作、使用、維護方便；

-控制單元信號采用光電隔離，具有很強的抗干擾能力，可保證控制系統不受強電干擾。

選型指南

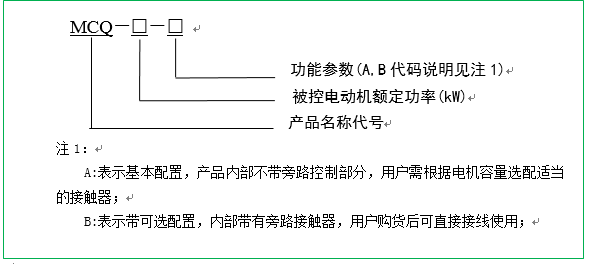

●型號說明

●規格型號

A型

B型

上述尺寸不含側板、前后門板、門鎖。

說明：

在常規負荷的應用中，如水泵、船頭推進器、壓縮機、電梯、升降機和短距離皮帶傳送帶等，可以根據電機的額定功率來選擇軟啟動器。

對于重負荷的應用，如離心機、壓碎機、研磨機、混合機、攪拌機、長距離輸送機和壓力機等，建議您選擇比電動機額定功率大一個規格的軟啟動器。

此型號規格里的參數是按電機額定電壓AC380V編寫，如果電機額定電壓為AC660V或其他電壓等級，需提前與我公司聯系。

性能特點

標準型軟起動器主要特點：

多起動方式：限流起動、斜坡起動、斜坡限流起動，最大程度滿足現場需求，實現最佳起動效果。

高可靠性：由高性能微處理器對控制系統中的信號進行數字化處理避免了以往模擬線路的過多調整，從而獲得極佳的準確性和執行速度。

強大的抗干擾性：控制單元中的信號均采用光電隔離方式，并設置了不同的抗噪級別，避免了主電網上干擾引起的軟啟動器誤動作。

簡易的調整方式：控制系統應用范圍廣，調整簡便、直觀，通過各種功能選型可匹配各類不同的控制對象。

結構的優化：獨特的緊湊結構設計，特別方便用戶集成到已有系統中，為用戶節約系統改造費用。

齊備的電機保護功能：多種電機保護功能（如電流、輸入/輸出缺相、晶閘管短路、過熱保護等）確保電機及軟啟動器在故障或誤操作時不被損壞。

維護簡便：由4位數碼顯示組成的監控信號編碼系統，24小時監控系統設備的工作狀況，同時提供快速故障診斷。

智能型軟起動器主要特點：

多種啟動方式：限流軟啟動、電壓指數曲線、電壓線性曲線、電流指數曲線、電流線性曲線，并可在每種方式下施加可編程突跳起動轉矩及起動電流限制。根據不同的負載，可以選擇相應的起動曲線，達到最佳的起動效果。獨特的基礎算法使得電機起動、停止更加準確、平滑。

先進的通訊功能：配有RS485通訊接口，方便用戶網絡鏈接控制，提高系統的自動化水平及可靠性。內嵌Modbus標準協議，方便組態連接。

模擬信號控制：用戶可輸入4-20mA或0-20mA標準信號，并可在操作面板是進行模擬量的上、下限設定，實現對電機起、?？刂萍皥缶?。還可通過軟啟動器進行數據（壓力、溫度、流量等）的傳輸，具有4-20mA或0-20mA標準信號輸出功能。

強大的抗干擾性：所有外部控制信號均采用光電隔離，并設置了不同的抗噪級別，適應在復雜的工業環境中使用。

多種停車方式：可編程軟停車、自由停車、制動剎車、軟停+制動剎車。

電源頻率自適應：電源頻率50/60Hz自適應功能，方便用戶使用。

動態故障記憶：最多可以記錄15次故障，便于查找故障原因。

完善的保護功能：全程檢測電流及負載參數，具有過流、過載、欠載、過熱、斷相、短路、三相電流不平衡、相序檢測、漏電檢測等微機保護功能。

友好的人機界面：采用LCD液晶顯示面板，具有中英文兩種顯示界面，使編程及參數調整更加方便，故障及實時監測更加直觀，提高了工作效率。

技術指標

使用環境條件

注：若有特殊使用條件及要求，請在訂貨時與我公司聲明和協商。

設計應用

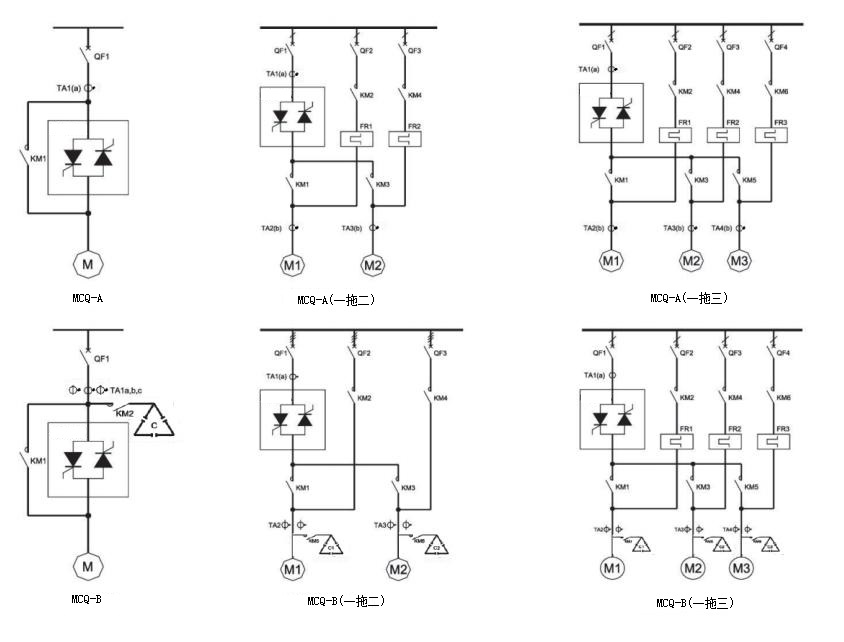

●一次方案

注明：對于MCQ-A型產品，用戶根據電機功率參數自行配置器件等；

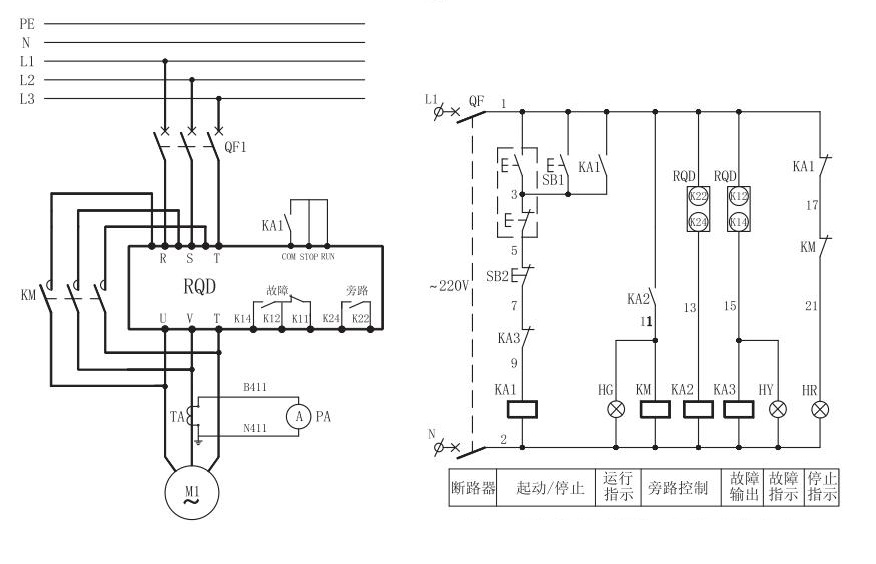

典型二次接口圖

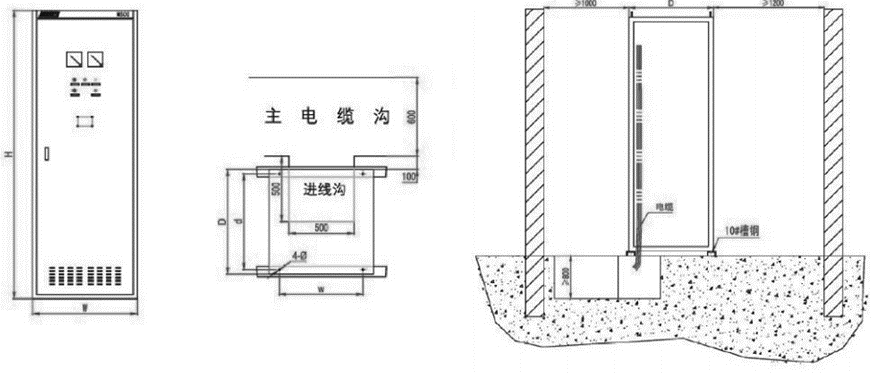

●外形尺寸

訂貨須知

訂貨時請?zhí)峁┰O備名稱、型號、數量及下列資料：

-電動機型號、額定功率、額定電壓、額定電流、額定功率因數、目標功率因數；

-電動機拖動的負載特性(工況簡介)：

-高海拔(>2000m)、高寒(<-25℃)、高溫(>+40℃)、鹽霧嚴重污染、高濕度地區的客戶應事先說明
