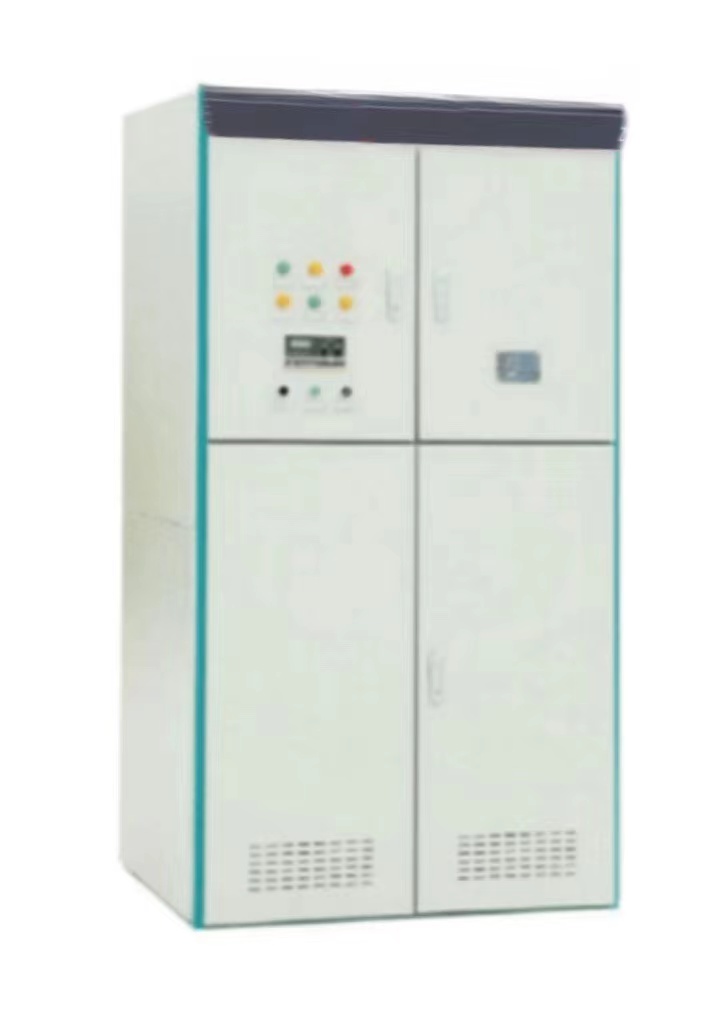

ZCY系列自動電液變阻起動控制裝置是專門為繞線型異步電動機的重載平滑軟起動而設計。
應用領域
適用于水利、煤炭、有色、冶金、石化、造船、通訊、汽車、市政、新能源、新材料等多個領域的三相交流50Hz，額定電壓為380V、440V、660V、3.6kV、7.2kV、12kV，額定功率為30kW～10000kW繞線型交流異步電動機的重載平滑軟起動。
工作原理
在被控繞線型異步電動機的轉子回路串入一特制的液體電阻器，該液阻隨著電動機的起動而自動投入，并在預定可控的時間內控制液阻阻值由大變小逐漸趨于零，從而使電動機在最小起動電流和最大起動轉矩的情況下均勻升速，平穩起動。起動結束，電器開關短接轉子回路。
性能特點
該裝置起動電流小，起動轉矩大，特別適用于重載起動；
起動過程平滑，對電機、負載和電網無沖擊；
起動時不會產生諧波污染。

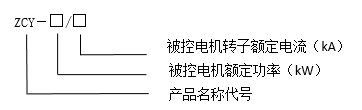

型號說明

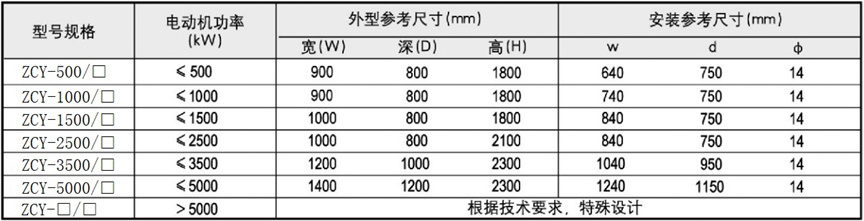

規格型號
注：上述外型參考尺寸不含側板、前后門板、門鎖、具體詳見安裝基礎圖。
選型舉例
某繞線型交流異步電動機的額定電壓為10kV，額定功率為3500kW，轉子額定電流為790A，選用ZCY自動電液變阻起動控制裝置的型號為ZCY-3500/0.79。
某繞線型交流異步電動機的額定電壓為6kV，額定功率為1250kW，轉子額定電流為395A，選用ZCY自動電液變阻起動控制裝置的型號為ZCY-1500/0.395
技術參數
起動起始電流 Iq≤1.3Ie
起動時間 （10～60）S，預整定，現場可調
起動次數 連續起動（3～6）次（環境溫度25℃時）
電液正常工作溫度℃ 0～70
外殼防護等級 IP20，IP30（對防護等級有其它要求時可協商供貨）
執行標準
GB14048.1-2012(IEC60947-1:2011) 《低壓成套開關設備和控制設備》
GB725.1-2013(IEC60439-1:1999) 《低壓開關設備和控制設備》
GB/T11022-2011 《高壓開關設備和控制設備標準共享技術要求》
使用環境條件
◇ 環境溫度：最高氣溫＋40℃，最低溫度0℃；
◇空氣相對濕度：日平均不大于95%，月平均不大于90%；
◇ 海拔高度不大于2000m；
◇ 地面傾斜度不大于50；
◇ 安裝地點無火災、爆炸危險，無化學腐蝕及劇烈振動。
注：若有特殊環境使用條件，定貨時另行協商供貨。

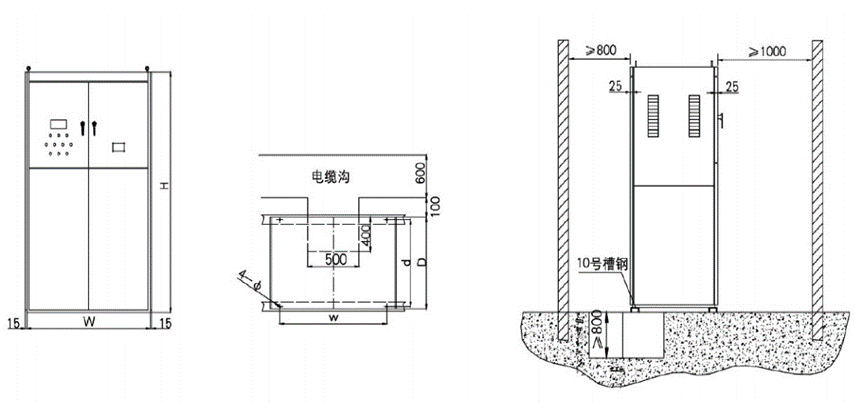

安裝基礎圖
注：若用戶有其它特殊要求，可與我公司協商訂貨。

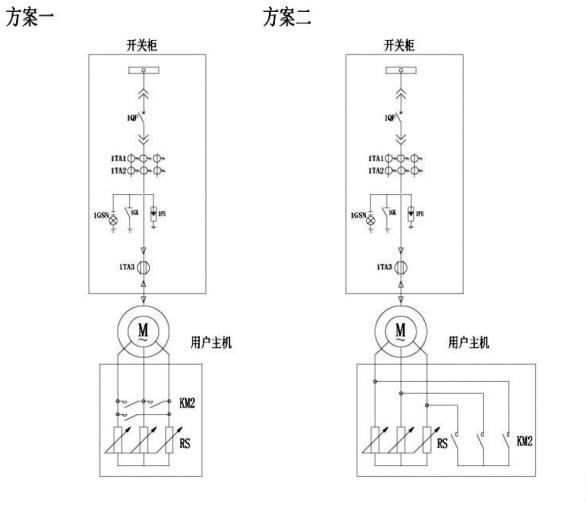

一次方案圖

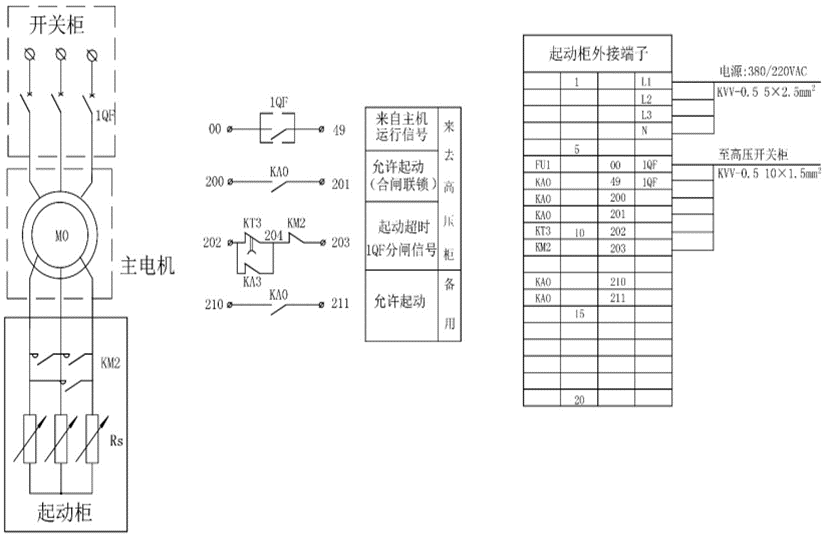

ZCY系列起動裝置（繼電器控制）一次圖及對外接口

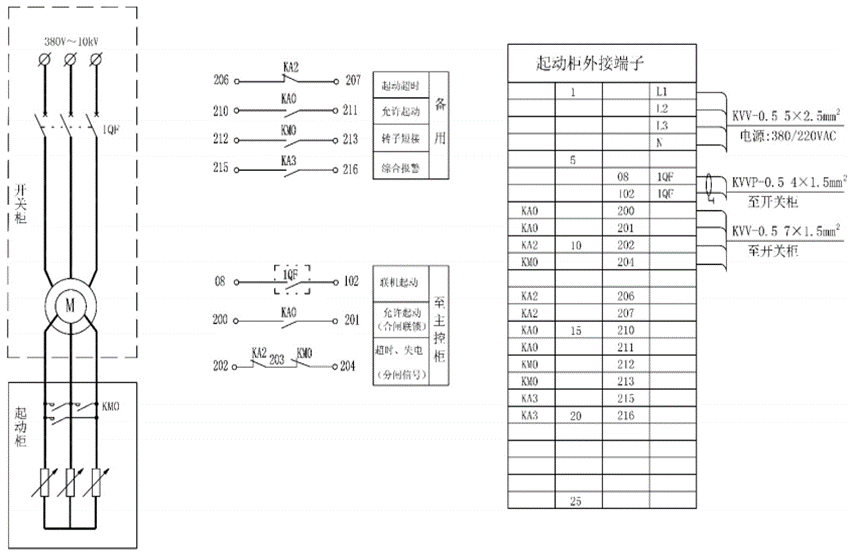

ZCY系列起動裝置（PLC控制）一次圖及對外接口
訂貨須知
訂貨時請?zhí)峁┫铝匈Y料：
? 繞線型電動機型號、額定功率、定子電流、定子電壓、轉子電流、轉子電壓；
? 電動機拖動的負載特征（工況說明）；
? 設備表面顏色；
? 用戶需為液態軟起動裝置提供提供足夠容量的三相四線制電源（≥15A）；
? 設備使用在特殊環境條件（高原、高海拔（＞2000m）、高寒（-15℃以下）、高溫（＞+40℃）、高濕、重鹽霧等）時應在定貨時應事先說明；
