產品概述

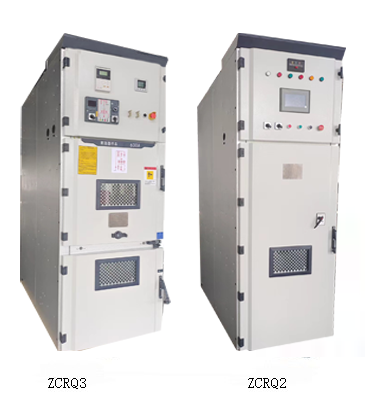

ZCRQ系列高壓固態軟起動裝置采用電力電子技術、微處理器技術及現代數字控制理論技術充分結合的產品。ZCRQ固態軟起動采用先進的高速DSP微處理器為核心，控制高壓大功率晶閘管組件 ，產品包括中置型、三合一型。固定型采用的是中置型采用的是鎧裝中置式金屬封閉開關柜型，外形美觀，方案齊全，通用性強；三合一型即將開關柜、運行旁路柜和軟起柜的功能集中于一體，裝置同時具有開關柜和軟起柜的功能，鎧裝中置式金屬封閉開關柜型。所有產品可控硅模塊安裝在一個帶導軌的小車內，拆掉相關接線及緊固件，小車可以抽出，方便安裝及維護。

產品創新

   ZCRQ系列高壓固態軟起動裝置10KV單相可控硅需要30只，采用雙向硅可以只使用15只，這樣減少了可控硅和散熱器的數量，同理6KV可以由18只可控硅減少到9只。這樣既降低了成本，又減少了設備的控制環節，提高了設備的安全實用性。

應用領域

廣泛用于廣泛應用于煤炭、水利、有色、冶金、石化、造船、通訊、汽車、市政、新能源、新材料等多個領域，能很好地與電動機負載（如：水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種設備）配套使用。

工作原理

ZCRQ系列中高壓電動機智能固態軟起動裝置 (以下簡稱軟起動裝置)采用高質量晶閘管 /可控硅，無級控制輸出電壓，使電動機平穩地起動和停止。該裝置串接在交流電源與異步（或同步）電動機輸入端之間，接通電源后，通過主控單元控制驅動電路調節三相獨立的晶閘管/可控硅SCR閥組的相角來改變電動機的輸入電壓和電流，從而逐漸地增加電機轉矩達到恒流起動或按一定斜率曲線變化起動和停車。當起動完成后，旁路接觸器自動吸合，電動機投入電網運行。

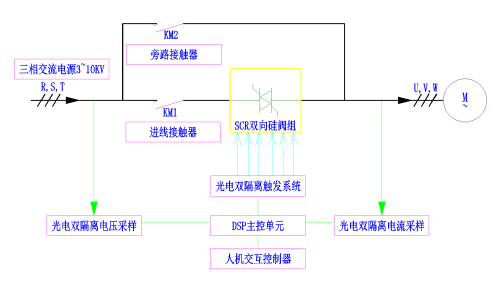

工作原理示意圖

該軟起動裝置有多種起動方式：限流軟起動、電壓斜坡起動、突跳轉矩軟起動等；多種停車方式：自由停車、軟停車。可根據負載不同及具體使用條件合理選擇不同的起動方式和停車方式。

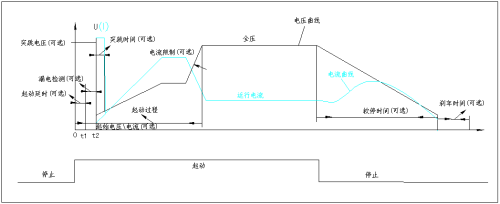

軟起\軟停電壓(電流)特性曲線

◆ 起動方式

☆ 限流軟起動

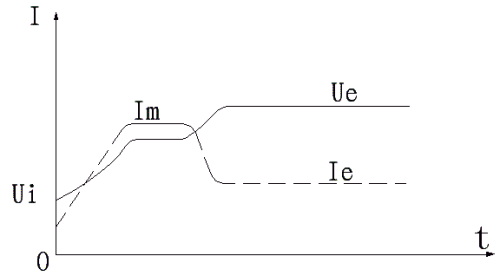

使用限流軟起動模式時，起動時間設置為零，軟起動裝置得到起動指令后，其輸出電壓迅速增加，直至輸出電流達到設定電流限幅值Im，輸出電流不再增大，電動機運轉加速持續一段時間后電流開始下降，輸出電壓迅速增加，直至全壓輸出，起動過程完成。

☆ 斜坡電壓軟起動

輸出電壓以設定的起動時間按照指數特性上升，同時輸出電流以一定的速率增加，當起動電流增至限幅值Im時，電流保持恒定，直至起動完成。

☆ 突跳轉矩軟起動

突跳轉矩軟起動模式主要應用在靜態阻力比較大的負載電動機上，通過施加一個瞬時較大的起動力矩以克服大的靜摩擦力矩。該模式下輸出電壓迅速達到設定的突跳電壓，當達到預先設定的突跳時間后降為起始電壓，再根據所設定的起始電壓\電流、起動時間平穩起動，直至起動完成。

◆ 停車方式

☆ 自由停車

當參數中軟停車時間和剎車時間同時設置為零時為自由停車模式，軟起動裝置接到停機指令后，首先封鎖旁路接觸器的控制繼電器并隨即封鎖主電路晶閘管的輸出，電動機依負載慣性自由停機。

☆ 軟停車

當軟停車時間設定不為零時，在全壓狀態下停車則為軟停車，在該方式下停機，軟起動裝置當軟起動裝置設置了軟停時間，并且設置了剎車時間，軟起動裝置首先斷開旁路接觸器，軟起動裝置的輸出電壓在設定的軟停車時間內逐漸降至所設定的軟停終了電壓值，軟停車過程結束后在所定的剎車時間內剎車。

◆ 人機交互

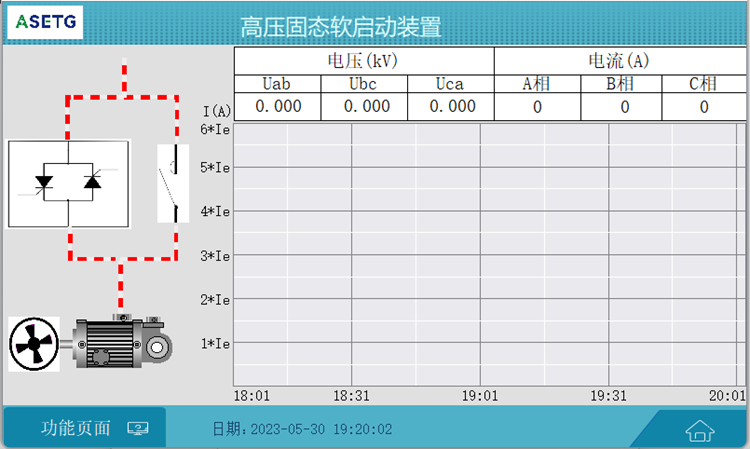

采用觸摸式液晶顯示屏與主控單元進行通訊連接，可以方便實現用戶的參數設置、起動方式選擇、顯示設備的運行狀態、實時起動曲線、故障記錄、歷史記錄查詢等，使人機交互更具人性化。

性能特點

?  精確：硬件系統采用美國德州儀器公司的32位高速DSP數字芯片集成控制，軟件系統采用自主獨有知識產權的鎖相同步控制算法，對電機起動過程實現閉環自動跟蹤控制，微秒(uS)級的控制步長，時刻保障設備起動和運行狀態穩定和精確；

?  快速：DSP控制系統運行速率在150 MHz/S以上,  電流調節響應時間20ms；

?  智能：獨有的大屏幕人機觸摸式界面交互功能，通過界面輕松設置起動及保護參數，狀態信息動畫設置，操作人員可快速了解電機運行狀態和設備故障信息,電機起動完成后，對電動機運行實時有效監控，動態顯示電流電壓曲線，同時可查詢歷史曲線 記錄；

?  通訊：可以提供后臺或云平臺的智能對接，提高自動化管理水平；

?  節能：固態軟起動裝置主器件高壓可控硅斬波調壓損耗小，軟起動裝置起動過程電能損耗在設備額定功率1%以內；運行過程基本無損耗；

?  全能：適應能力強且可頻繁起動，一種規格的固態軟起動裝置可適用相同電壓等級額定電流以下的不同電機，方便實現一拖多臺電機的現場工況；固態軟起動裝置采用低功耗控制技術，每小時可起動五次以上，滿足不同工況對頻繁軟起動的需求；

?  安全：低電壓的控制系統與高電壓的觸發系統之間采用光纖，電磁雙隔離驅動觸發可控硅，通過光纖完成信號轉換，徹底的解決了信號傳送通道的絕緣問題，安全可靠；

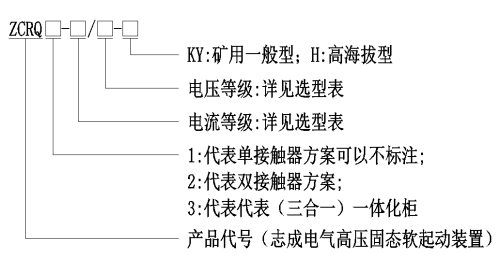

型號說明

規格型號

中置型

備注：1、電機功率由于與功率因數等有關，以上型號對應電機功率的數據僅供參考，實際以用戶電機銘牌的實際參數為準；

2、電機額定電流臨界或重負載時，應選高一個規格；

3、超過400A旁路接觸器采用固定式真空斷路器代替；

4、柜體尺寸均為框架尺寸，不含前后門板和側封板；

5、電機功率超過2000KW，用戶需配差動保護裝置；

6、超出以上規格范圍需協議訂貨。

三合一型

備注：1、電機功率由于與功率因數等有關，以上型號對應電機功率的數據僅供參考，實際以用戶電機銘牌的實際參數為準；

2、電機額定電流臨界或重負載時，應選高一個規格；

3、超過300A不能使用三合一方案；

4、三合一型設備如果需增加接地開關，柜體深度為1610mm

5、柜體尺寸均為框架尺寸，不含前后門板和側封板；雙向晶閘管組件，內部采用CAN總線通行及光電雙隔離傳輸技術。具備晶閘管短路檢測功能。刪除所有產品采用雙向可控硅模塊體積小巧，更換方便，便于安裝維護。增加了散熱空間，減少熱累計效應，提高了散熱效率。名稱錯誤：高壓固態軟起動裝置高質量雙向晶閘管歷史起動和運行曲線
