產品概述
ZGBC系列高壓電動機無功補償裝置采用進口或國產優質三相高壓電力電容器，對電動機進行無功功率補償，與電動機同步投切，有效提高電動機功率因數，降低線路損耗，節約電能，改善電能質量。
應用領域
適用于冶金、石化、礦業、建材、給排水等行業的高壓電動機及3kv～10kV感性負載。
產品特點
采用先進工藝和優質三相高壓補償電容器，對3kV～10kV感性負載用電設備直接進行無功就地補償，有效提供電動機功率因數，節電效果明顯。
全膜介質三相高壓電力電容器具有較高的放電起始電壓，溫升變化小，可靠性高，體積小，重量輕，壽命長。
采用高壓噴逐式或限流式熔斷器作為短路保護，確保設備安全運行。
采用的電力電容器密封性能好，內置放電元件，可使裝置在脫離電網后，在5分鐘內將殘留電壓降至50V以下。
配備高壓帶電顯示器、電磁鎖和觀察窗，具有強制閉鎖功能，確保維護人員的安全。
產品由柜體及電容器、電抗器(可選項)組成，與電動機就近接入。
主要指標
額定電壓：3kV～10kV
目標功率因數：大于0.92(可根據用戶要求設置)
結構：柜式
環境溫度：-25℃～+45℃
相對濕度：≤95%，不凝露
海拔高度：≤1000m(高于1000m需特殊說明)
選型指南

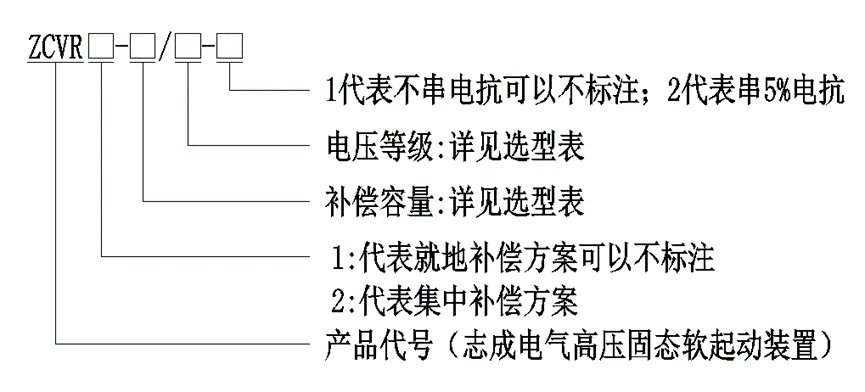

●型號說明
●產品規格
額定容量 | 系統電壓(kV) | 串抗率 | 柜體尺寸(W*D*H) | |
ZGBC1-100/6-2 | 100 | 6 | 5% | 1100*1450*2300 |
ZGBC1-150/6-2 | 150 | 6 | 5% | 1100*1450*2300 |
ZGBC1-200/6-2 | 200 | 6 | 5% | 1100*1450*2300 |
ZGBC1-250/6-2 | 250 | 6 | 5% | 1100*1450*2300 |
ZGBC1-300/6-2 | 300 | 6 | 5% | 1100*1450*2300 |
ZGBC1-400/6-2 | 400 | 6 | 5% | 1100*1450*2300 |
ZGBC1-100/10-2 | 100 | 10 | 5% | 1100*1450*2300 |
ZGBC1-150/10-2 | 150 | 10 | 5% | 1100*1450*2300 |
ZGBC1-200/10-2 | 200 | 10 | 5% | 1100*1450*2300 |
ZGBC1-250/10-2 | 250 | 10 | 5% | 1100*1450*2300 |
ZGBC1-300/10-2 | 300 | 10 | 5% | 1100*1450*2300 |
ZGBC1-400/10-2 | 400 | 10 | 5% | 1100*1450*2300 |
規格型號 | 額定容量 | 系統電壓(kV) | 串抗率 | 柜體尺寸(W*D*H) |
KYN28-12(隔離柜) 可依據現實情況選配 | 800*1450*2300 | |||
ZGBC2-100/6-2 | 200 | 6 | 6% | 1200*1450*2300 |
ZGBC2-400/6-2 | 400 | 6 | 6% | 1200*1450*2300 |
ZGBC2-500/6-2 | 500 | 6 | 6% | 1200*1450*2300 |
ZGBC2-600/6-2 | 600 | 6 | 6% | 1200*1450*2300 |
ZGBC2-200/10-2 | 200 | 10 | 6% | 1200*1450*2300 |
ZGBC2-400/10-2 | 400 | 10 | 6% | 1200*1450*2300 |
ZGBC2-500/10-2 | 500 | 10 | 6% | 1200*1450*2300 |
ZGBC2-600/10-2 | 600 | 10 | 6% | 1200*1450*2300 |
備注：柜體尺寸均為框架尺寸，不含前后門板和側封板；
設計應用

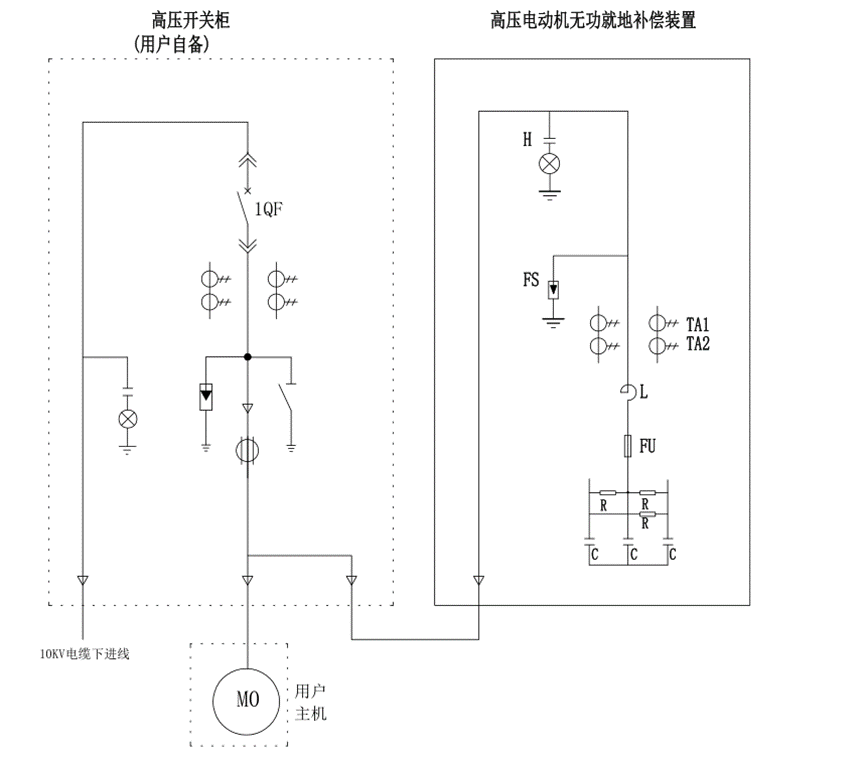

●接線方案
訂貨須知
訂貨時請?zhí)峁┫铝匈Y料：
? 補償裝置的型號、電壓等級、容量、額定功率因數、目標功率因數、臺數及其他技術要求；
? 補償裝置的進出線方式，設備表面顏色；
? 電網有諧波請?zhí)貏e申請；
? 設備使用在特殊環境條件（高原、高海拔（＞1000m）、高寒（-40℃以下）、高溫（＞+40℃）、高濕、重鹽霧等）時應在定貨時應事先說明；
